花鍵軸零件的工藝分析
1.1花鍵軸介紹
花鍵軸用于各個軸用于軸與軸承配合、螺紋主要用于緊固和傳動連接、鍵與花鍵用于軸和軸上傳動件之間的可拆卸連接,用于傳遞扭矩,有時也作用軸上傳動件的導向。
矩形花鍵軸能夠多齒工作,對中性好,導向性好,齒根較淺,應力集中,軸與轂強度削弱小加工方便,在機械制造中應用非常廣泛。
其中,該矩形花鍵軸按國家標準,為花鍵的中系列,經過查表(教材《互換性與測量技術》表10-7) 可得其規格為N*d*D*B=6*34. 2*40*10, 標注外花鍵規格和尺寸代號為6*34.2f7*40f7*10d9 GB/T1144 -2001。
1.2 零件結構分析

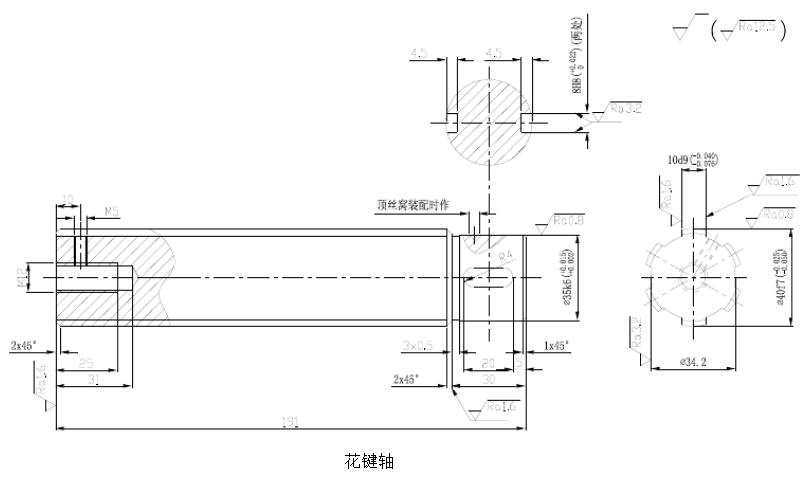

根據零件簡圖分析:該主軸零件的結構有以下特點:從形狀上看該工件為階梯結構的花鍵,由于長度與直徑之比L/D < ,5所以該工件屬于鋼性主軸。從表面加工類型看,主要加工表面有外圓柱面,花鍵,雙鍵槽,內螺紋孔,屬于典型的加工表面,易加工。
1.3 零件的工藝分析
零件的視圖正確、完整,尺寸、公差及技術要求齊全。但花鍵外圓柱面Φ40f7mm與右端外圓柱面Φ35k6mm要求Ra0.8μm有些偏高。
該零件屬軸類零件,它的所有表面均需切削加工,各表面的加工精度和表面粗糙度都不難獲得。花鍵軸徑向設計基準是軸中心線,軸向設計基準是花鍵外圓柱面Φ40f7mm的左端平面?;ㄦI徑向設計基準為中40f7mm外圓柱面。M12螺紋孔的徑向設計基準是軸中心線,軸向設計基準是花鍵外圓柱面φ40f7nm的左端平面。M5徑向設計基準為花鍵外圓柱面Φ40f7mm的左端平面,軸向設計基準與花鍵呈30°角。總體來說,這個零件的工藝性較好。
1.3.1 技術要求
該零件屬于軸類零件,主要構成表面主要為外圓、倒角、退刀槽、鍵槽、內螺紋和外花鍵等,各軸段裝配表面粗糙度要求極高,Ra 達0.8/μm,為IT6、 IT7 級;而尺寸精度和位置精度要求也高(重點保證外圓表面的加工) ,軸右端中35mm (基面B)以及花鍵大徑中40m(基面A)的加工尤為重要,它們分別與退刀槽側面、鍵槽寬有圓度和對稱度要求,外花鍵鍵齒與基面A有平行度要求。
其中,各個圓柱尺寸精度等級較高,圓柱裝配表面表面粗糙度要求也高,Ra達0.8 pum。退刀槽_與花鍵健齒側面Ra達1.6μm;兩鍵槽的側面Ra達1.6μm;其余則要較低Ra只需達到12.5μm,這些表面粗糙度較容易獲得,可以通過粗車-半精車-精車、銑削達到要求。各處倒角、圓角、去毛刺達到要求。
1.3.2 零件技術要求分析
(1)尺寸精度
右端軸段為中35rm,花鍵外圓為中40m, 花鍵齒根圓中34.2mm 鍵齒寬10mm,鍵槽寬8 mm鍵槽底與外圓母線距離4.5 (30.5) mm,花鍵軸總長191 m, 右端面與花鍵右端的距離30 m
(2)位置精度
①中40f7在全長上的錐度和不圓度不大于直徑公差之半。
②花鍵的不等分累積誤差和鍵對Φ40f7的不對稱度不大于o.03。
③花鍵的側面對中40f7軸線的不平行度不大于o.04。
④中35k6對中40f7的徑向跳動不大于0.04。
⑤兩個8H8鍵槽對中35 k6軸線的不對稱度不大于0.05。
(3)表面粗糙度
花鍵外圓中40f7和中35k6外圓面表面粗糙度為Ra=0. 8μm,花鍵齒側面及其花鍵左、右端面表面粗糙度為Ra=1.6m,兩鍵槽側面和花鍵齒根圓表面粗糙度為Ra=3.2μm,其余表面為Ra=12. 5μm。
